KJT-KNW-WX47無線行程開關
KJT-KNW-WX47無線行程開關
KJT-KNW-WX47無線行程開關

KJT-KNW-WX47無線行程開關

  • 導型：KJT-KNW-WX47
  • 頻率范圍：470～510MHz FHSS
  • 最大鏈路預算：157dB
  • 最大輸出功率：17dBm
  • 極化方式：單極化；垂直極化


主要技術參數

導型

KJT-KNW-WX47

頻率范圍

　470～510MHz          FHSS

最大鏈路預算

157dB

最大輸出功率

17dBm

極化方式

單極化；垂直極化

靈敏度

傳輸速  接收靈敏度(dBm)

2400bps   -126dBm

800bps   -130dBm

300bps   -140dBm

組網方式

星型

建議傳輸距離

0-500m（可視）

管理方式

支持中/英文管理、支持參數設置本地

復位

硬件/軟件（支持）


接口面板及線色：

KJT-WX47(無線限位發射器)

KJT-KNW-WX47無線行程開關


出廠前選配常開或常閉點，配對完成，無需配置;觸頭可選柱壓/滾輪/羊角面板上RUN/STOP(運行開關)長按5秒為開啟或關閉指令;長按5秒后松開，STA(指示)閃爍1次為開機指令完成，閃爍3次為關機指令完成。



KNW-WX47(無線接收器)

KJT-KNW-WX47無線行程開關

出廠設置已設，無需配置:接收器RUN和LORA常亮后呼吸閃爍



吸盤天線

KJT-KNW-WX47無線行程開關

3dBi全向天線，SMA(公針)接口,長度170mm，470-510MHz頻段;上電前優先安裝天線，天線吸附于電控柜外;接收器不裝金屬電控柜內也可選用直連膠棒天線。

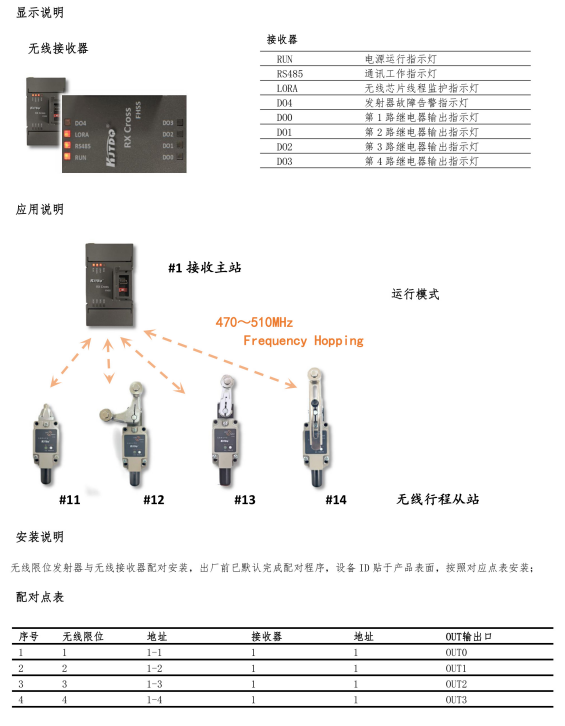

無線限位開關配置使用說明：


功  能

工作模式



P2P、M2P

點對點模式

限位從站；接收主站

I0配置

發射器1路干節點輸入(常開or常閉);接收器5路繼電器輸出(常開)

顯示

燈控面板

安 全 性





硬件

射頻

射頻功率

峰值低于0.1W,不干擾他人設備

射頻

射頻隔離

雙層濾波電路設計，抗異頻段干擾





軟件

無線加密

CRC校驗

協議架構

基于CSMA/FHSS

硬  件



CPU

工業MCU



內存



FLASH



256K



SRAM



32K

主頻



48MHz

接口







天線

天線接口

發射MCX母頭

接收SMA母頭

天線增益

3dBi

天線角度

垂直極化全向天線



接插口

接插口數量

發射無

接收2

接插口屬性


8p接線端子*14por2p接線端子*1

供電







供電方式



發射

電池組

內置DC3.6v(1500mA鋰亞電池)

待機時間

2年

接收

現場電源

DC18-36v(推薦DC24v電源)

工作環境及特征

浪涌防護

共模4Kv/差模2Kv

工作溫度

-30℃~+65℃

儲存溫度



-20～+60℃

濕度(非凝結)

≤95%(非凝結)



防護等級

發射



IP65

接收

不防水



無線傳輸裝置配置使用說明：

KJT-KNW-WX47無線行程開關

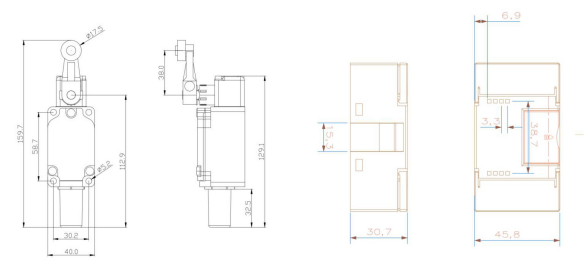

尺寸圖


KJT-KNW-WX47無線行程開關
