張力傳感器的測量原理

• 時間：2024-01-19 12:44:55
• 點擊：0

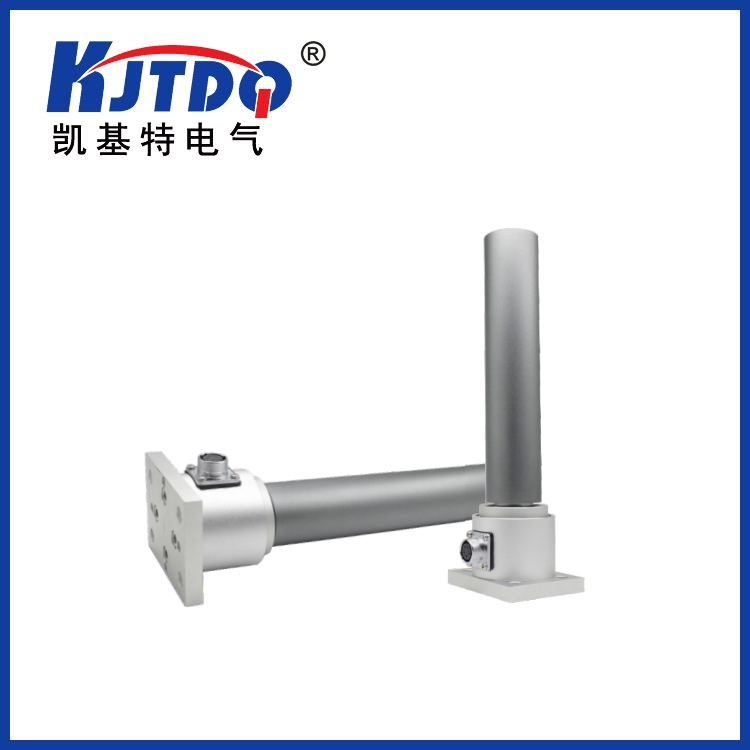

張力傳感器作為一種精確測量張力的工具，其工作原理主要涉及到以下幾個關鍵部分：

1.彈性元件：彈性元件是張力傳感器的核心部分，通常由金屬材料制成，如不銹鋼或鎳合金。當外部張力作用在彈性元件上時，它會(huì )發生形變。這種形變的大小與施加的張力成正比，是傳感器測量的基礎。

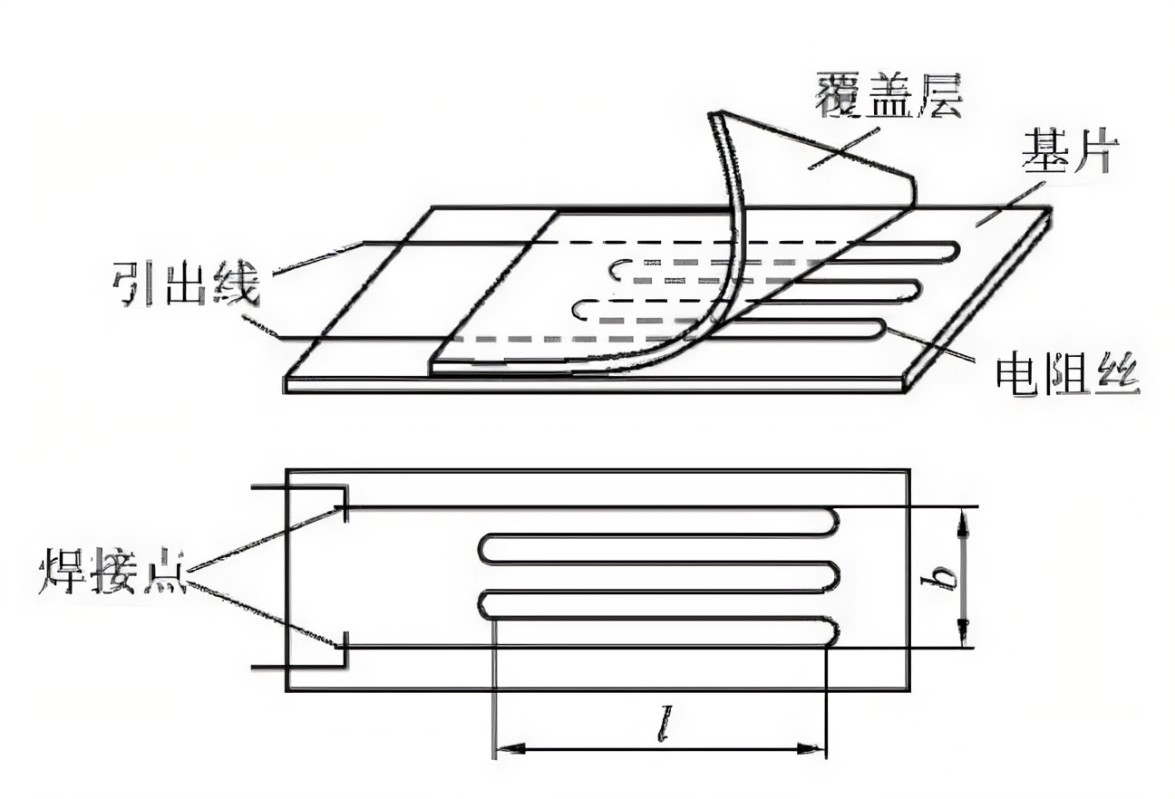

2.電阻應變片：電阻應變片是一種能將機械形變轉換為電阻變化的元件。它被粘貼在彈性元件上，當彈性元件發生形變時，應變片也隨之變形，導致其電阻值發生變化。應變片的電阻變化值反映了外部應力的程度。

3.測量電路：測量電路是用來檢測電阻應變片電阻變化的系統。通常，一個簡單的惠斯通電橋電路就能實現這一功能。在這個電路中，當應變片受到應變時，其電阻值發生變化，導致電橋不平衡，從而產生一個與應變成比例的電壓輸出。這個電壓輸出就是我們測量到的信號。

4.溫度補償：由于溫度變化可能影響應變片的電阻值，進而影響傳感器的測量精度，因此需要進行溫度補償。常見的溫度補償方法包括使用熱敏電阻、在軟件層面進行溫度校正等。這些方法旨在消除溫度對測量結果的影響，確保傳感器在各種溫度條件下都能提供準確的測量結果。

5.信號處理：信號處理是傳感器中至關重要的一環。從測量電路中獲取的原始信號往往包含噪聲和干擾，需要進行濾波、放大和數字化處理，以便于后續的數據分析和處理?，F代張力傳感器通常都會(huì )配備數字信號處理器(DSP)或微控制器(MCU)，這些組件能對原始信號進行快速、準確的處理，進一步提升了傳感器的性能和穩定性。

張力傳感器的測量原理是一個復雜而精細的過程，涉及到多個物理效應和電子技術。通過深入理解這一原理，我們可以更好地利用這種工具，為各種應用提供精確、可靠的張力測量結果。
