紅外光型冷金屬檢測器

  • 外殼形式：方形
  • 工作電源：DC12V、DC24V、A110CV、A220CV；±10%額定電壓值
  • 工作溫度：-25℃～+70℃

冷金屬檢測器主要用于冶金工業生產線現場，通過對工件運動位置的到位檢測，輸出一開關量控制信號(接點或電平信號)，參與自動控制。
冷金屬檢測器按發光光源可分為：可見紅光型冷金屬檢測器和紅外光型冷金屬檢測器兩種類型。
冷金屬檢測器按檢測形式可分為：反饋反射型(R)，對射型(T)，直接反射型(D)。

主要技術參數



外殼形式方形
工作電源DC12V、DC24V、A110CV、A220CV；±10%額定電壓值
工作溫度-25℃～+70℃
檢測形式反饋反射式（R）對射式（T）直接反射式（D）
檢查距離

12m（SP-17型反射鏡）

6m（SP-18型反射鏡）

15m≤1.2m
輸出形式
接點（Z）
接點容量：AC250V/5A；DC30V/5A
電平12V負載電流100mAPNP常開：A(P)；PNP常閉：B(P)
負載電流100mANPN常開：A(N)；NPN常閉：B(N)
24V
負載電流100mAPNP常開：C(P)；PNP常閉：D(P)
負載電流100mANPN常開：C(N)；NPN常閉：C(N)
光隔離最大輸入工作電壓≤DC27V，負載電流100mA
指示燈≥20MΩ（當DC500V時）
絕緣電阻≤5W
功耗接點＜20ms；電平與隔離＜2ms
響應時間白熾燈 10000Lx
抗光干擾瞬時針旋轉，由低到高
靈敏度
直流輸入極性保護，電平輸出短路及過載保護
操作角度
方位角任意調節，俯仰角±45°

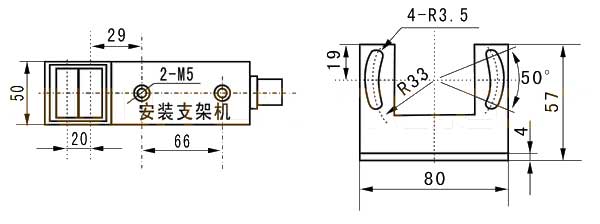

外型尺寸
長×寬×高 185mm×116mm×73mm
