雙法蘭差壓變送器

主要技術參數

變送器帶上遠傳密封裝置后變成為遠傳差壓或壓力變送器。遠傳變送器可避免被測介質和變送器的隔膜片直接接觸。

適用范圍：

1.被測介質對變送器接頭和敏感元件有腐蝕作用;

2.需要將高溫被測介質與變送器隔離;

3.被測介質中有固體懸浮物或高粘度易堵塞變送器接頭和壓力容室;

4.必須保護衛生條件，防止污染。

測量范圍：

提供多種結構材料，遠傳裝置組件焊接結構可靠性強。充液腔低容積設計，減少溫度影響，根據用戶要求，內充普通硅油使用溫度范圍為-40+149°C;內充高溫硅油使用溫度范圍為15-315°C，詳見表23。

遠傳裝置工作壓力.上限是用戶選擇遠傳裝置的額定值;工作壓力不得低于3.5kPa (絕對壓力)。對于腐蝕介質，選擇隔離膜片材料參見表25 (僅作用戶選用時參考)。

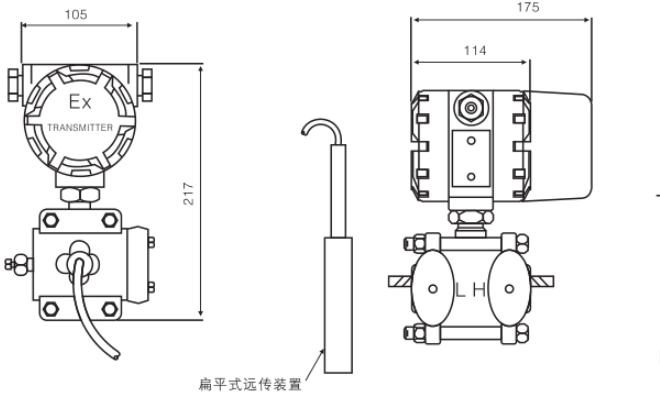

尺寸圖

尺寸

接線圖

22

場景圖


3
