解析渦流傳感器的原理

• 時間：2024-04-26 10:09:32
• 點擊：0

　　渦流傳感器是一種常用的非接觸式傳感器，用于測量導體表面附近的渦流密度，從而實現對導體材料性質和表面缺陷的檢測。其工作原理基于渦流現象和感應電磁學原理，具體工作原理如下：

　　1、渦流現象：當導體材料表面附近有交變磁場時，會(huì )在導體內部產生渦流。這些渦流會(huì )對磁場產生反饋，從而改變磁場的分布。渦流的密度和分布受到導體材料的電導率、磁導率以及磁場頻率等因素的影響。

　　2、傳感器結構：渦流傳感器通常由線圈和磁場發生器組成。磁場發生器產生交變磁場，線圈則用于感應渦流產生的反饋信號。

　　3、感應原理：當渦流傳感器靠近導體表面時，磁場發生器產生的交變磁場會(huì )引起導體內部產生渦流。這些渦流會(huì )對線圈產生感應電流，從而產生感應電壓信號。

　　4、信號處理：感應電壓信號會(huì )被傳感器內部的電路進行處理，通常包括放大、濾波、數字化等步驟。最終的輸出信號可以用于測量導體材料的電導率、磁導率以及表面缺陷的檢測。

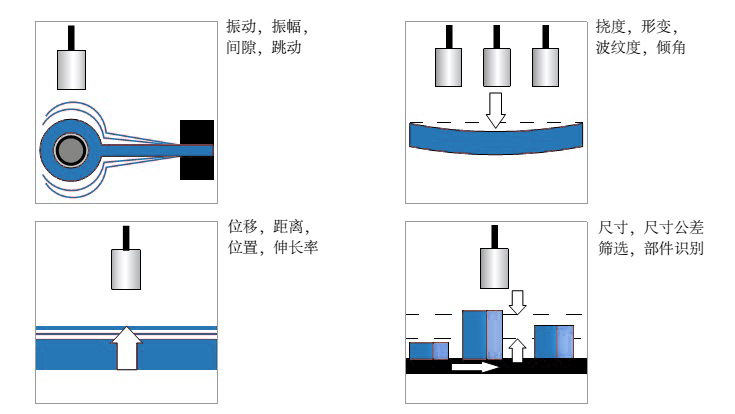

　　總的來說，渦流傳感器利用導體材料表面附近的渦流現象，通過感應電磁學原理實現對導體材料性質和表面缺陷的檢測。渦流傳感器在材料檢測、無損檢測、金屬加工等領域有著廣泛的應用。
